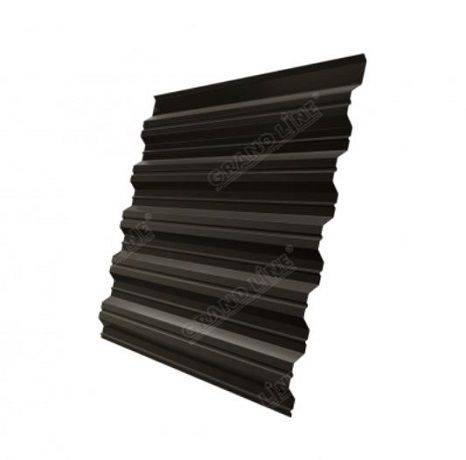

Профнастил Гранд Лайн НС35R в Ростове-на-Дону

Листы и узлы одной крыши

Что купить вместе с НС35R

После выбора листа посчитайте карнизы, торцы, конёк, ендовы и примыкания. Ниже реальные примеры комплектующих с текущими ценами. Размеры полок, покрытие, сторона монтажа и основание должны подходить вашему узлу; одинакового цветового кода для совместимости недостаточно.

Конёк

Металл Профиль, НорманМП. Размер 120 × 120 × 2 000 мм — пример для согласования верхнего узла.

1628 ₽/шт

Выбрать вариант →

Карнизная планка

Металл Профиль, НорманМП. Размер 100 × 69 × 2 000 мм; подбирается вместе с карнизом и водостоком.

1218 ₽/шт

Выбрать вариант →

Нижняя ендова

Металл Профиль, НорманМП. Размер 298 × 298 × 2 000 мм; нужна при внутреннем пересечении скатов.

2941 ₽/шт

Выбрать вариант →

Подкровельная мембрана

Изоспан AM. Для конструкции утеплённой крыши по инструкции мембраны; не заменяет внутреннюю пароизоляцию.

4900 ₽/шт

Выбрать вариант →

Торцевая планка

Металл Профиль НорманМП, 90 × 115 × 2 000 мм. Полки и крепление согласуйте с геометрией крайнего листа и торцевым узлом.

1420 ₽/шт

Выбрать вариант →

Лента под контробрешётку

Дельта-Шаум-Банд Сб 60. Подбирается к мембране и конструкции; закрывает места её крепления под контррейкой.

2180 ₽/рулон

Выбрать вариант →

Вентиляционный выход

Вирпласт, изолированный 110 мм. Основание проходки согласуют с высотой и формой своего профиля, трубу — с назначением и утеплением.

7200 ₽/шт

Выбрать вариант →

Водосток

Прямоугольный желоб Вортекс 127 мм, 3 м. Сечение, воронки, трубы и кронштейны подбираются по расчёту.

456 ₽/шт

Выбрать вариант →

Подшивка свесов

Металлический софит Гранд Лайн Вертикаль. Вариант перфорации выбирают с учётом притока воздуха у карниза.

791 ₽/шт

Выбрать вариант →

В полный расчёт также могут входить мембрана, контробрешётка, водосточная система, снегозадержатели, кровельные лестницы и мостики, вентиляционные и проходные элементы. Набор зависит от тёплой или холодной кровли, длины ската, высоты здания, расположения входов и дорожек. Поэтому две крыши одинаковой площади могут иметь заметно разную стоимость комплекта.

Геометрия и условия поставки

Характеристики профнастила НС35R

В заводском чертеже полная ширина — 1 060 мм, полезная — 1 000 мм, высота гофры — 35 мм. Шаг гофры 200 мм относится к рисунку листа; это не шаг обрешётки. В обозначении товара HC35R используется заводской индекс профиля.

Основание, сталь и раскрой

Как выбрать НС35R для дома, навеса или ремонта

Толщина стали, покрытие и конструктив основания работают вместе.

0,45 или 0,5 мм: что сравнить

В стали 0,45 мм здесь представлены Полиэстер и Дрэп; в 0,5 мм — Велюр20, Кварцит Лайт, Кварцит, Атлас и Руфтоп Матт. Сравнивайте комплектации с одинаковыми замерами и условиями доставки. Само увеличение толщины не подтверждает допустимый пролёт или нагрузку.

НС35R, С21R или Н60R

Сравните раскладку, сталь, крепёж и итог комплекта. Название и более высокая гофра не заменяют проверку несущей способности.

Длина также влияет на экономику. Цельный лист по длине ската уменьшает число поперечных стыков, но длинномер сложнее перевозить, разгружать и подавать на крышу без залома. Разделение на два ряда может упростить логистику, зато добавит нахлёст, крепёж и требования к герметизации. Поэтому «самый длинный возможный лист» не всегда является самым безопасным или выгодным решением.

Какие замеры передать

Ширину вдоль карниза, длину по наклонной поверхности, диагонали и разные размеры снимите для каждого ската. Добавьте уклон, ендовы, трубы, примыкания и длины краёв. На прямых линиях НС35R особенно заметен перекос основания.

Измеряют расстояние от карниза до конька по плоскости ската, добавляют проектный карнизный выпуск и проверяют технологический диапазон изготовления. Если лист делят по длине, в расчёт входит поперечный нахлёст. Его величина и герметизация зависят от уклона и инструкции производителя; подставлять универсальные 100 или 200 мм без проверки нельзя.

Ендовы, слуховые окна, трубы, внутренние углы, пристройки и ломаные скаты создают отход, который не виден в простой площади. Для них нужна поштучная схема листов. Иногда дополнительный короткий лист дешевле и надёжнее попытки использовать узкую подрезку. Для симметричных скатов всё равно проверяют диагонали: расхождение геометрии основания проявится на ровных продольных линиях профиля.

Если известны высота и горизонтальная проекция, рассчитайте геометрию уклона. Применимость НС35R и устройство опор всё равно проверяют отдельно.

Оттенок и поверхность

Покрытия НС35R и наглядный выбор цвета

В образцах показаны сами цвета, понятные названия и RAL/RR. Это настроенные варианты каталога; наличие нужного металла, партию и сроки производства подтверждаем отдельно. Полный набор доступен в карточке товара. Блеск, фактуру и оттенок листов с доборами сравните по физическим образцам.

Цвет на экране — ориентир, а не подтверждение совпадения партий и поверхностей. Защитные слои и срок гарантии относятся к выбранному покрытию и документам поставки.

Цена за м² и итог заказа

Почему площадь крыши и площадь листов различаются

Прямоугольный скат 9,4 × 4 м имеет площадь 37,6 м². При полезной ширине 1 м нужны десять колонок: десять цельных листов дают 40 м² полезной закупаемой площади и 42,4 м² полной. Округление и боковое перекрытие уже меняют смету до расчёта доборов.

При условной цене 800 ₽/м² только листы стоят 33 920 ₽ по полной площади либо 32 000 ₽ по полезной. Это пример арифметики: текущую цену выбранной стали и покрытия смотрите в товаре, а основу тарифа — в счёте. Выпуски, поперечные соединения, подрезку и весь комплект проверяют по раскладке.

Количество, площадь и основа цены

Калькулятор НС35R: листы и линии доборов

Введите ширину вдоль карниза и длину по наклонной поверхности. Один или два одинаковых прямоугольных ската. Для НС35R используются ширины 1060/1000 мм; опоры, допустимую длину и узлы проверяют отдельно.

Площадь после округления числа листов

Округление до целых листов дает закупаемую площадь больше чистой площади крыши. Цена за полную и полезную площадь — разные основания; уточните их в счете. Количество доборов считают с нахлестами, а метры краев здесь обозначают только линии крыши. Выпуски, поперечные стыки, ендовы, трубы и вальмы требуют точной раскладки. Диапазон ввода 0,5–13,5 м не обещает любую длину каждого изделия.

Проверка до и во время монтажа

Монтаж НС35R: сторона листа, опоры и узлы

Перед доставкой согласуйте подъезд длинномера, место разгрузки и способ подъёма. При приёмке сверьте размеры, количество и маркировку, зафиксируйте повреждения до раскроя. При хранении обеспечьте отведение влаги по памятке изготовителя.

Первичные документы

Чертёж, инструкция и документы покрытия

• Текущая заводская карточка НС35R Полиэстер 0,45 мм — геометрия, диапазон длин и условия применения этого исполнения.
• Заводской чертёж НС35 — размеры гофры и ширины.
• Инструкция по кровельному профнастилу — опоры, ориентация листа, стыки, крепление и узлы.
• Памятка хранения и документы покрытий Гранд Лайн — до перевозки, хранения и монтажа.

Условия гарантии и защитные слои Полиэстера не переносят на остальные покрытия. Для заказа нужны документы выбранной стали и поверхности, а для ремонта — чертёж своей поставки.

Перед выбором и оплатой

Вопросы о НС35R
